一、改造背景与防护需求
本次保护改造面向后石电厂6.6kV开关柜，旨在通过更换与升级母线保护设备，提升开关柜在电弧故障下的快速切除能力。6.6kV开关柜母线室、断路器室、电缆室等隔室空间狭小、绝缘裕度有限，在绝缘老化、受潮凝露、过电压、异物侵入或误操作等诱因下，极易发生相间或相对地电弧光短路故障；电弧光能量集中释放、发展极为迅猛，可在数十毫秒内烧毁母排与柜体，甚至引发开关柜爆燃和全站停电。传统过流保护动作时间较长，难以在电弧造成严重破坏前切除故障，因此对开关柜母线采用法丁电力FD-800ARC-M2弧光保护装置，实现毫秒级快速弧光保护。
二、方案设计要点
1、毫秒级快速动作。弧光与过流双判据同时满足即出口跳闸，保护动作时间毫秒级，最大限度限制电弧故障对设备的损坏；
2、双判据防误动。弧光信号与过电流条件双重确认，有效过滤外界光线等干扰因素，兼顾速动性与可靠性；
3、紫外弧光检测。FD-ST-UV传感器检测电弧光的紫外分量，抗环境可见光干扰能力强、检测灵敏度高；
4、12路母线弧光通道。FD-800ARC-12M2单装置支持12路母线弧光，适配改造项目开关柜分段保护需求；
5、光纤灵活配置。5米、10米、15米、20米、25米多种规格光纤按现场敷设距离选配，安装便捷、传输可靠。
三、保护配置
本项目弧光保护系统配置母线弧光保护装置FD-800ARC-12M2共8台，覆盖各段开关柜母线；配置ST型紫外光弧光传感器FD-ST-UV共96个，按母线室布点，实时检测母线区域电弧光信号；配置5米、10米、15米、20米、25米多种规格光纤共96根（长度按现场预估），用于弧光信号传输。母线弧光保护装置安装于本段进线柜/PT柜，保护电流采样取自本段进线柜及母联柜保护电流，整体实现6.6kV开关柜母线全覆盖、毫秒级快速保护。
四、动作逻辑与定值
弧光保护采用“过电流＋弧光”双判据跳闸方式，弧光信号与过电流条件同时满足时保护出口动作，动作逻辑如下：
1、本段母线进线柜、母联柜及其他开关柜母线室检测到弧光，且进线柜电流大于整定值时，跳进线柜；
2、本段母线进线柜、母联柜及其他开关柜母线室检测到弧光，且母联柜电流大于整定值时，跳母联柜；
3、断路器室、电缆室检测到弧光且本柜电流大于整定值时，跳馈线本柜；
4、弧光保护采用弧光＋过电流双判据，过流整定值取保护二次额定电流的1.5倍。
过流整定值按保护二次额定电流的1.5倍整定，可靠躲过正常负荷电流及变压器励磁涌流，确保电弧光短路故障时保护可靠启动，实现快速、准确切除故障。
五、实施与交付
1、现场勘查与方案设计：根据6.6kV开关柜一次系统接线图与柜体布置，确定装置安装位置、传感器布点、光纤敷设路径及通讯组网方式；

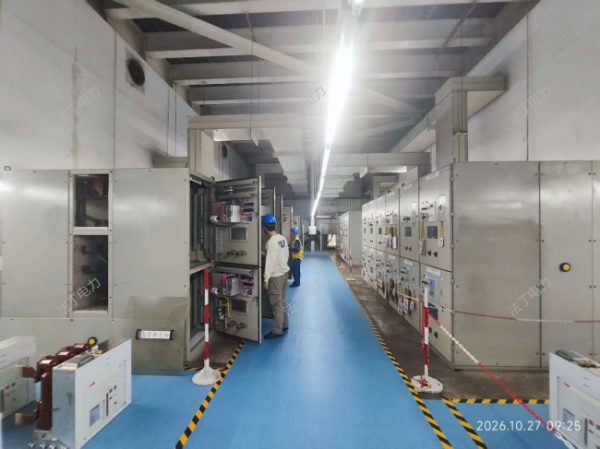

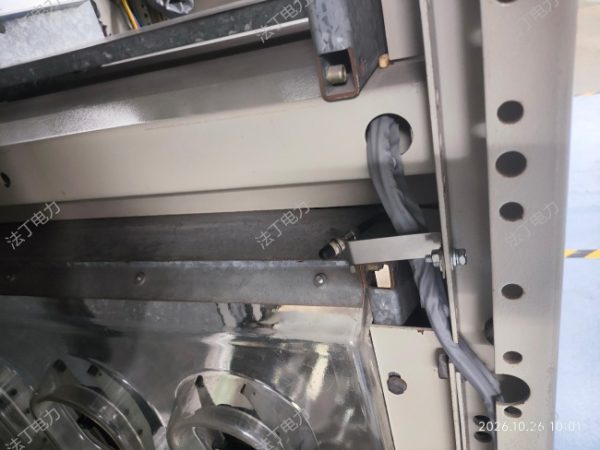

2、弧光传感器安装与光纤敷设：按母线室布点安装FD-ST-UV传感器，按现场距离选配5～25米光纤完成接插与固定；

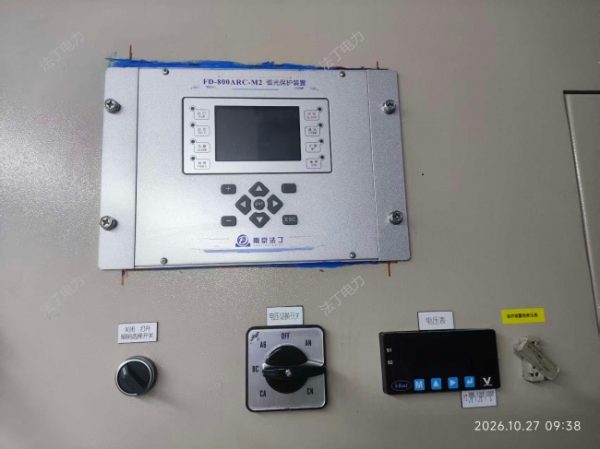

3、保护装置安装接线：在进线柜/PT柜安装FD-800ARC-12M2装置，完成弧光通道、电流采样及跳闸出口回路接线核查；
4、通讯组网调试：配置通讯参数，与电厂综合自动化系统联调，验证保护信息上送与监控功能；
4、定值整定与传动试验：按1.5倍原则整定定值，模拟弧光＋过流工况进行传动试验，验证动作逻辑正确性；
5、投运验收：完成全部试验与核查后投入运行，归档定值、逻辑及试验记录。
六、结语
后石电厂6.6kV开关柜保护改造项目采用FD-800ARC-12M2母线弧光保护系统，以毫秒级快速动作、双判据防误动和紫外弧光检测能力，为开关柜母线构建坚实的安全防线，助力电厂供配电系统安全稳定运行。
